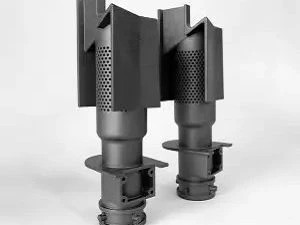

As aplicações de impressão 3D de metal na indústria de semicondutores concentram-se em componentes que exigem alta precisão, alta complexidade e alta limpeza. Ele pode resolver pontos problemáticos que a fabricação subtrativa tradicional não consegue alcançar, como estruturas complexas integradas e formação precisa de canais de fluxo. Abrange principalmente quatro cenários principais principais. Em um setor onde a precisão da escala-nanométrica, os ambientes ultra{5}}limpos e a estabilidade térmica determinam diretamente o rendimento e o desempenho do dispositivo, a fabricação aditiva oferece uma liberdade de projeto que a usinagem, fundição ou soldagem convencionais simplesmente não conseguem igualar. Ao habilitar peças monolíticas com recursos internos, geometrias-otimizadas para topologia e propriedades de materiais adaptadas a etapas específicas do processo, a impressão 3D de metal está evoluindo constantemente da prototipagem para ferramentas de produção qualificadas e subsistemas críticos.
Ferramentas e acessórios de alta{0}}precisão
Dispositivos de processo de wafer
Acessórios de fixação a vácuo para processos de limpeza de wafer, gravação e fotolitografia. 3A impressão D permite a moldagem integrada de estruturas de fixação sem lacunas de emenda, evitando o acúmulo de sujeira em acessórios emendados tradicionais, atendendo aos requisitos de controle de partículas das salas limpas de semicondutores ISO 14644-1. Materiais comuns: cobre-isento de oxigênio (alta condutividade térmica), liga de alumínio 6061 (leve) ou aço inoxidável não magnético.
Esses acessórios devem manter o posicionamento preciso do wafer enquanto permanecem livres de partículas-que geram costuras ou resíduos presos. Os designs impressos integrados eliminam as fendas microscópicas inerentes às montagens de várias-peças, reduzindo o risco de contaminação que poderia levar a defeitos em nós avançados. O cobre-isento de oxigênio é preferido quando uma rápida transferência de calor é necessária para estabilizar a temperatura do wafer durante limpezas úmidas agressivas ou exposições a plasma; O alumínio 6061 reduz a massa para robôs de manuseio em alta-velocidade; e os aços inoxidáveis-não magnéticos evitam a interferência com campos magnéticos ou eletrostáticos sensíveis dentro das câmaras de processo. Os acabamentos superficiais após o polimento atingem rotineiramente valores de Ra baixos o suficiente para satisfazer os orçamentos de partículas de salas limpas Classe 1 a Classe 10.
Bases de mandril eletrostáticas personalizadas, que podem integrar slots de eletrodos internos e canais de resfriamento, melhorando a estabilidade de adsorção do wafer e a uniformidade térmica durante os processos, reduzindo o empenamento do wafer.
Os mandris eletrostáticos (ESCs) são essenciais para manter os wafers planos sob vácuo e alta potência de RF. Ao imprimir ranhuras de eletrodo e passagens de resfriamento conformadas em uma única peça, os fabricantes conseguem uma força de fixação mais uniforme e um controle de temperatura mais rígido em toda a superfície do wafer. Isso reduz o estresse local e o arco, o que é especialmente valioso para wafers finos ou de grande{2}}diâmetro usados em lógica avançada e fabricação de memória. A capacidade de colocar canais de resfriamento a apenas micrômetros da superfície de contato do wafer reduz ainda mais os tempos de resposta térmica em comparação com ESCs usinados convencionalmente que dependem de canais perfurados ou soldados.
Teste de semicondutores e acessórios de embalagem
Dispositivos de estação de sondagem e soquetes de teste{0}}gravados para teste de chips. Permite a moldagem integrada de matrizes de sondas complexas, garantindo uma precisão de espaçamento de sondas de ±0,005 mm, adequado para necessidades de testes de chips de embalagens de alta-densidade.
À medida que a densidade do pacote aumenta com a integração 2,5D e 3D, os cartões de sonda e os soquetes de teste devem manter a precisão posicional em nível de mícron em milhares de pontos de contato. A fabricação aditiva de metal permite que toda a estrutura de suporte do conjunto de sondas seja impressa como um corpo rígido, minimizando empilhamentos de tolerância cumulativa-que ocorrem quando peças discretas são montadas. Os acessórios resultantes fornecem força de contato e desempenho elétrico consistentes em milhares de toques, suportando testes de alto-rendimento de dispositivos-de inclinação fina.
Bases de cabeçotes de soldagem para colagem de flip-chip e arame, com alta rigidez e resistência ao desgaste, reduzindo taxas de deslocamento de colagem e melhorando o rendimento da embalagem.
As ferramentas de colagem passam por repetidos ciclos mecânicos e térmicos. As bases impressas fabricadas com aços para ferramentas endurecíveis ou ligas de cobalto{1}}cromo fornecem a rigidez necessária para manter as pontas de colagem no alvo, ao mesmo tempo que resistem ao desgaste abrasivo causado pela energia ultrassônica e pelo contato repetido. Recursos de resfriamento integrados também podem ser adicionados para estabilizar a temperatura na interface de ligação, melhorando ainda mais a janela do processo e o rendimento da primeira{3}}passagem.
Componentes principais de gerenciamento térmico
Dissipadores de calor integrados para dispositivos de energia RF e módulos IGBT. Pode imprimir estruturas com canais de resfriamento-em espiral ou treliçados integrados que podem se ajustar diretamente à superfície de fontes de calor. Em comparação com estruturas de canal perfuradas tradicionalmente, a resistência térmica pode ser reduzida em 20% a 40%, sem resistência térmica adicional das juntas de soldagem.
Dispositivos de potência em amplificadores de RF, acionamentos de motores e módulos de potência geram intenso calor localizado. Os dissipadores de calor convencionais dependem de canais perfurados ou pilhas de aletas coladas que introduzem interfaces e restrições geométricas. A fabricação aditiva coloca passagens de refrigeração diretamente contra a superfície de fixação da matriz em padrões otimizados de espiral, aleta-ou treliça, maximizando a área de superfície e minimizando o comprimento do caminho de condução. A ausência de brasagem ou juntas de solda elimina potenciais barreiras térmicas e pontos de vazamento, contribuindo para a redução medida na resistência térmica geral. Essas vantagens se traduzem em maior densidade de potência, maior vida útil do dispositivo e designs de módulos mais compactos.
Bases de resfriamento de precisão para máquinas de litografia e equipamentos de gravação. Permite a formação de canais de superfície curvados irregulares, atendendo às necessidades de controle de temperatura de alta-precisão, evitando a deformação térmica que afeta a precisão do padrão durante o processamento do wafer.
Na litografia-ultravioleta (EUV) extrema e em ferramentas de gravação avançadas, mesmo gradientes de temperatura inferiores a-graus podem alterar dimensões críticas ou causar erros de sobreposição. As placas de resfriamento impressas seguem o contorno exato dos componentes ópticos ou da câmara, proporcionando extração de calor uniforme onde é mais necessário. A estabilidade térmica resultante ajuda a manter a precisão mecânica e óptica de nível-nanométrica necessária para nós-de ponta.
Peças estruturais de precisão integradas
Efetores finais e braços articulados de robôs de transferência de wafer. 3A impressão D permite moldagem integrada de estruturas ocas leves e dados de montagem de alta{1}}precisão, reduzindo erros de montagem, melhorando a precisão do movimento e a vida útil do equipamento.
Os robôs de manuseio-de wafer devem combinar alta rigidez com baixa massa para alcançar movimentos rápidos e-sem vibração em ambientes de vácuo. Topologia-rede otimizada ou braços impressos ocos reduzem a inércia enquanto preservam a rigidez. As superfícies de referência integradas e os recursos de montagem eliminam a necessidade de alinhamento secundário de múltiplas peças usinadas, aumentando a repetibilidade posicional e prolongando a vida útil do rolamento e do atuador, reduzindo as cargas dinâmicas.
Flanges-com formato especial e juntas de tubulação para câmaras de vácuo. Permite moldagem integrada de interfaces complexas, evitando riscos de vazamento da soldagem tradicional, atendendo aos requisitos de vácuo ultra-alto de 10^{-9} Torr para sistemas de vácuo semicondutores.
A integridade-alta-do vácuo ultra-não é negociável. Flanges e conexões impressas em vários-eixos podem incorporar vedações-de ponta de faca, geometrias de portas complexas e caminhos de fluxo interno em uma única peça contígua de metal, removendo cordões de solda que são fontes comuns de vazamentos virtuais ou liberação de gases. O pós--processamento e o teste de vazamento adequados garantem que esses componentes suportem de forma confiável 10^{-9} Torr ou melhor.
Componentes Funcionais Especiais
Componentes de eletrodo para implantação iônica e equipamento de gravação de plasma. Impresso com materiais resistentes a altas-temperaturas e corrosão-, como tungstênio e molibdênio, permitindo a formação de estruturas complexas de confinamento de plasma, adequadas para ambientes agressivos de gravação a plasma.
Os eletrodos voltados para o plasma-devem sobreviver ao bombardeio de íons, ao ataque químico e ao ciclo térmico, mantendo ao mesmo tempo o controle geométrico preciso do revestimento de plasma. Metais refratários como tungstênio e molibdênio, tradicionalmente difíceis de usinar em formas complexas, podem ser impressos em intrincadas grades de confinamento, escudos de Faraday ou eletrodos de chuveiro. As peças resultantes combinam as propriedades necessárias do material com geometrias otimizadas de revestimento-de plasma que melhoram a uniformidade do processo e a vida útil dos componentes.
Bicos de solda-de formato especial para embalagens de semicondutores. Permite matrizes de furos de saída de solda de alta-precisão e formação de canal interno, adequado para necessidades de empacotamento de juntas de micro-soldadas de alta-densidade, melhorando a eficiência do empacotamento e a consistência da junta de solda.
Chips finos-flip-e processos de empacotamento avançados exigem bicos que forneçam volumes de solda consistentes por meio de dezenas ou centenas de orifícios espaçados com precisão. A fabricação aditiva produz essas pontas de múltiplos-orifícios com coletor interno que equaliza o fluxo, reduzindo a variação na altura e no volume da junta de solda em toda a matriz e permitindo maior produtividade com menos ajustes de processo.
Requisitos de adaptação da indústria e pós{0}}processamento
A seleção de materiais deve atender aos requisitos de limpeza e conformidade da indústria de semicondutores, priorizando materiais metálicos não-magnéticos e de baixa{1}}volatilidade que estejam em conformidade com os padrões ROHS e SEMI S2.
Qualquer material introduzido em uma fábrica não deve se tornar uma fonte de contaminação metálica, interferência magnética ou liberação de gases. As ligas aprovadas são, portanto, avaliadas quanto à permeabilidade magnética, níveis de impurezas residuais e compatibilidade com as diretrizes ambientais, de saúde e de segurança SEMI S2, bem como com as restrições ROHS sobre substâncias perigosas.
Após a impressão, processos como debinding, sinterização, jateamento de areia, polimento de precisão e limpeza ultrassônica são necessários para remover pó residual nos poros internos e contaminantes superficiais. A detecção de vazamento por espectrometria de massa de hélio é usada para verificar a vedação, garantindo a conformidade com os requisitos de limpeza da oficina de semicondutores.
O pós--processamento é tão crítico quanto a própria etapa de impressão. Devem ser eliminados resíduos de pó presos em canais internos ou rugosidades superficiais que possam soltar partículas. Limpeza sequencial, acabamento de superfície e testes rigorosos de vazamento confirmam que cada peça atende aos padrões de partículas, liberação de gases e integridade de vácuo das modernas salas limpas de semicondutores antes de ser liberada para uso.
Juntas, essas áreas de aplicação ilustram como a fabricação aditiva de metal atende aos requisitos mais exigentes da indústria de semicondutores em termos de precisão, complexidade, limpeza e desempenho térmico. À medida que os dados de qualificação do processo se acumulam e as cadeias de fornecimento de pó amadurecem, espera-se que a tecnologia se expanda ainda mais para hardware-crítico de produção, apoiando o impulso contínuo em direção a nós menores, rendimentos mais elevados e fabricação mais eficiente.
